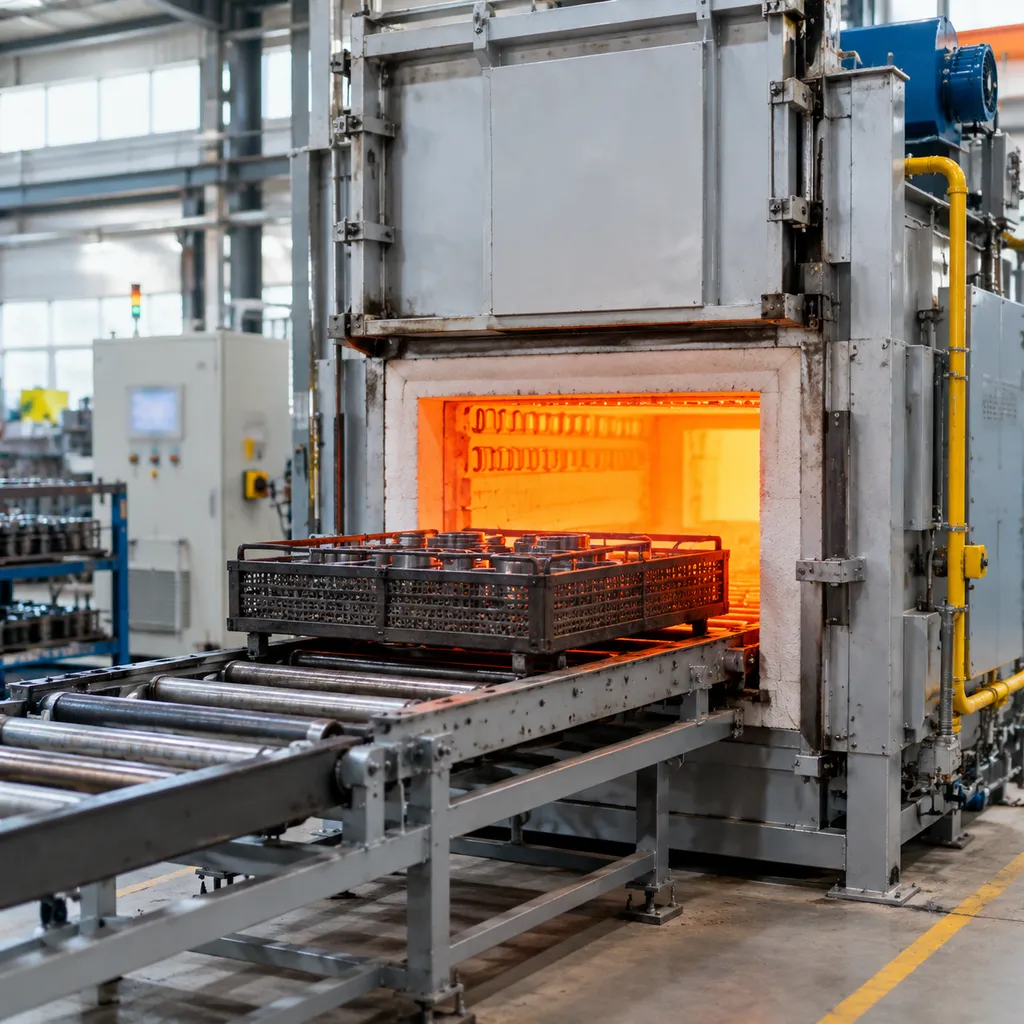

Härtungsofen mit Gleichmäßigkeit von plus oder minus 5 °C

2026年10月23日

Wärmebehandlungs-Ofen mit fünf Grad Celsius Gleichmäßigkeit, Mehrzonen-PID-Kontrolle und programmierbaren Rezepten für Anlassen, Glühen, Tempern und mehr

Schlüsselmerkmale und Spezifikationen

Unsere industriellen Wärmebehandlungs-Ofensysteme liefern genaue thermische Zyklen, reproduzierbare Metallurgie und robuste Bauweise. Entwickelt zur Unterstützung sowohl standardmäßiger Batch-Verarbeitung als auch kundenspezifischer industrieller Zyklen; jede Einheit kombiniert fortschrittliche Wärmeisolierung mit automatisierter Prozessausführung.

Temperaturgleichmäßigkeit ±5°C über den Arbeitsbereich

Konstante Wärmeübertragung ist entscheidend für gleichmäßige Härte, minimale Verformung und wiederholbare Mikrostrukturen.

• Optimiertes Kammerdesign: Symmetrische Heizelemente kombiniert mit mehrschichtiger keramischer Faser- oder Graphit-Isolierung minimieren Wärmeverluste.
• Gleiche Wärmeverteilung: Mehrpunkt-Temperaturüberwachung verhindert kalte Stellen und lokale Überhitzung.
• Standardkonformität: Thermische Profile werden so entwickelt, dass sie strenge AMS 2750- und CQI-9-Pyrometrie-Anforderungen über das gesamte Lastvolumen erfüllen.

Multi-Zonen-PID-Steuerung mit programmierbaren Wärmebehandlungsrezepten

Automatisierte Steuerarchitektur sorgt für die genaue Ausführung mehrsegmentiger thermischer Profile ohne Bedienereinfluss.

• Unabhängiges Zonenmanagement: Dedizierte PID-Schleifen passen die Leistungsabgabe pro Heizzone an und erhalten die thermische Balance beim Hochfahren und Ruhen.
• Rezeptlagerung: Betreiber können mehrstufige Rampen-, Einweich- und Abkühlungsrezepte über eine Touchscreen-HMI-Schnittstelle speichern, abrufen und ausführen.
• Datenrückverfolgbarkeit: Echtzeitprotokollierung verfolgt Prozessgrößen, Chargenverlauf und Temperaturkurven für eine vollständige Qualitätssicherung.

Prozesse: Anlassen, Normalisierung, Abschrecken, Anlassen (thermisch), Spannungsarmung, Lösungsgaschenbehandlung

Die Plattform des Wärmebehandlungsofens bietet vielfältige metallurgische Operationen in Stahl, Legierungs-Gussstücken und Nichteisenmetallen:

• Anlassen & Normalisieren: Verfeinert die Kornstruktur, homogenisiert Gussstrukturen und optimiert die Bearbeitbarkeit.
• Eigenspannungsarmglühen: Eliminates residual stresses resulting from casting, machining, or welding operations.
• Abkühlung & Anlassen: Erreicht Zielmechanische Eigenschaften, Zugfestigkeit und Zähigkeit.
• Lösungsgaschenbehandlung: Löst Ausscheidungen in feste Lösung für spezialisierte Legierungen und korrosionsbeständige Materialien.

Optionale Abschreckbehälter-/erzwungene Kühlintegration

Um die strengen Abkühlungsraten zu erfüllen, die für bestimmte Transformationsphasen erforderlich sind, können Systeme mit spezialisierten Abschreckuntereinheiten ausgestattet werden:

• Unrührende Ölabschreckbehälter: Positioniert für schnellen Transfer, ausgestattet mit gerichteten Strömungsbaffles, Wärmeüberträgern und Immersionsheizern zur Bath-Temperatursteuerung.
• Hochdruck-Gasabschreckung: Verwendet Hochgeschwindigkeits-Zirkulationsgebläse und 360-Grad-Düsenanordnungen, die Inertgas-Kühlung von 2 bar bis 10+ bar liefern.

Option Schutzatmosphäre (Stickstoff / endothermisches Gas)

Oberflächenintegrität wird durch kontrollierte Atmosphizugriff-Systeme aufrechterhalten, die Verkrustung, Oxidation und Decarburisation verhindern.

• Inertgas-Spülung: Stickstoff- und Argon-Zuführsysteme spülen Reststickstoff während Hochtemperaturzyklen vor und während der Prozesse aus.
• Endothermische Gasatmosphäre: Enge Kohlenstoffpotenzialregelung bietet Oberflächenschutz und unterstützt neutrale Härte- oder Karburierungsprozesse.
• Präzisionsgas-Verteilbalken: Automatisierte Massenflussregler messen Prozessgase präzise basierend auf programmierten Rezeptanforderungen.

Über-Temperatur-Schutz und Alarmprotokollierung

Betriebstauglichkeit und lange Lebensdauer der Ausrüstung werden durch redundante Überwachungshardware priorisiert:

• Unabhängige Sicherheitskreise: Zweite Übertemperaturregler mit unabhängigen Thermoelementen trennen bei Überschreiten der Sicherheitsgrenzen sofort die Stromzufuhr zu den Heizelementen.
• Fail-Safe Interlocks: Integrierte Sensoren überwachen den Kühlwasserfluss, den Druck der Kammeratmosphäre, den Türdichtungstatus und pneumatische Operationen.
• Historische Alarmprotokollierung: Das SCADA-System protokolliert jeden Fehler, jede Abweichung und jede Benutzeraktion und liefert praxisnahe Daten für vorbeugende Wartung und Audits.

Häufig gestellte Fragen

Welche Wärmebehandlungsprozesse werden unterstützt? — Glühen, Normalisieren, Anlassen + Vergüten, Spannungsentlastung und Lösungsglühbehandlung für Stahl- und Legierungsgussteile.

Wir bauen unsere Ausrüstung so, dass sie komplette Wärmebehandlungszyklen für Standard- und Spezialmetalle bewältigt. Als erfahrenes Hersteller von Stahlgusskomponenten für kundenspezifische Legierungsgusserzeugnisse, entwerfen wir jeden Wärmebehandlungsofen so, dass er die genauen metallurgischen Anforderungen über mehrere thermische Zyklen erfüllt:

• Anlassen & Normalisieren: Reinigt Gefüge, macht Metalle für die Bearbeitung weich und homogenisiert Mikrostrukturen nach dem Gießen.
• Abkühlung & Anlassen: Integriert automatisches Beheizen mit schnellen Abkühlpfaden (Öl oder Druckgas) gefolgt von kontrolliertem Anlassen, um Zielhärte und Schlagzähigkeit zu erreichen.
• Eigenspannungsarmglühen: Eliminiert Restspannungen, die durch Schweißen, Schneiden oder Abkühlung beim Gießen entstehen, ohne die primären Gefüge zu verändern.
• Lösungsgaschenbehandlung: Liefert präzise erhöhte Temperaturen, um Legierungselemente für Hochleistung-Stahl und hitzebeständige Legierungen zu lösen.

Wie wird die Temperaturgleichheit gewährleistet? — Mehrzonen-PID-Regelung mit Zonen, verifiziert durch Gleichmäßigkeitserhebung.

Die Aufrechterhaltung der Temperaturstabilität über die gesamte Beladung hinweg sorgt für reproduzierbare metallurgische Eigenschaften. Wir garantieren Leistung durch eine Kombination aus Hardware-Design und digitalen Bedienelementen:

• Mehrzonen-PID-Architektur: Dedizierte Thermoelemente und unabhängige Heizkreise passen die Leistung pro Zone in Echtzeit an, um thermische Verluste in der Nähe von Türdichtungen oder Herdkanten entgegenzuwirken.
• Thermische Gleichmäßigkeitserhebungen (TUS): Jedes Design eines Wärmebehandlungsofens wird entwickelt und getestet, um enge Arbeitszonen-Toleranzen beizubehalten und eine konstante Wärmeaufnahme von der Oberfläche bis zum Kern zu erreichen.
• Optimierte Heizung & Isolierung: Ausbalancierte Elementanordnung in Verbindung mit fortschrittlicher Thermalisolierung verhindert lokale Überhitzung und beseitigt kalte Zonen.

Kann er große Gussstücke bewältigen? — Kammergrößen bis 1500×2500 mm; teilen Sie uns Ihr größtes Teil mit, um eine Empfehlung zu erhalten.

Unsere Industriesysteme sind darauf ausgelegt, schwere, sperrige Werkstücke zu unterstützen, ohne die Temperaturkontrolle oder die Zyklusgeschwindigkeit zu beeinträchtigen:

• Geräumige Kammerumhüllungen: Wir liefern Kammerabmessungen bis 1500 × 2500 mm in Wagenherd-, Grubenvorrichtungs- und Box-Konfigurationen.
• Starre Herdkonstruktion: Verstärkte Beladungsmechanismen und Herdplatten tragen schwere Tonnenlasten, ohne Verformung oder strukturelles Durchhängen bei Spitzenbetriebstemperaturen.
• Benutzerspezifische Größenanpassung: Senden Sie uns Ihre größte Teilgeometrie, Gewicht und Chargenkapazität, und wir empfehlen die optimale Hot-Zone-Konfiguration und das Lade Setup für Ihre Anlage.
