Сравнение ковки и литья: прочность, стоимость и допуски

Сравнение ковки и литья по прочности, стоимости, допускам и областям применения, чтобы помочь инженерам выбрать правильный процесс

Что такое ковка и литье?

Выбор между ковка и литье является одним из наиболее критичных решений, которые мы принимаем в производстве. Выберите неверный метод, и вы рискуете ранним выходом деталей из строя или завышенными производственными затратами. Оба являются основополагающими методами обработки металла, используемыми для придания формы металлу, но они достигают конечного результата через совершенно разные физические процессы.

Процесс ковки металла

Он процесс ковки металла формирует цельный металл с помощью направленных сжимающих сил, таких как ковка молотком, прессование или прокатка.

• Состояние металла: Твердый (часто нагревается, чтобы сделать пластичным, но никогда не плавится).
• Основное действие: Механическая сила деформирует металл до требуемой формы.
• Внутренняя структура: Выравнивает внутреннюю зернистую структуру металла вдоль контуров детали, что значительно повышает ударную прочность и сопротивление усталости.

Процесс литья металла

Он процесс литья металла создает детали литьем жидкого металла в форму-камеру, специально подготовленную для литья.

• Состояние металла: Полностью расплавленная жидкость.
• Основное действие: Металлы текут в форму и затвердевают по мере остывания.
• Внутренняя структура: Формирует однородную, недирекционную кристаллическую структуру зерна, идеальную для сложной геометрии и внутренних пустот.

Ключевые различия: структурная целостность и методы производства

Понимание процесса прессования

Ковка — это процесс придания формы твердому металлу путем приложения интенсивной силовой нагрузки на сжатие. Вместо расплавления материала мы работаем металлом в его твердом состоянии, улучшая его внутреннюю зернистость, чтобы устранить поры и повысить общую прочность. Современные промышленные установки опираются на специализированное оборудование и индивидуальные инструментальные оснастки для выпуска деталей высокой целостности, рассчитанных на жесткие условия. Ознакомьтесь с нашими высокоточными производственными решениями чтобы увидеть, как конструкция тяжелонагруженных компонентов вписывается в масштабное производство.

Как работают горячая, тёплая и холодная ковка

Температура определяет поведение металла в процессе:

• Горячая ковка: Металл нагревается выше своей температуры рекристаллизации (до 2 200°F для стали). Это снижает требуемую силу и максимизирует пластичность, что делает процесс идеальным для крупных, сложных деталей.
• Тёплая ковка: Performed between room temperature and recrystallization temp (typically 1,300°F to 1,800°F for steel). It offers a middle ground—better surface finish and tighter tolerances than hot forging, with lower force needed than cold forging.
• Холодная ковка: Проводится при или близко к комнатной температуре. Увеличивает прочность материала за счет наклепа, обеспечивает исключительную точность размеров и гладкую отделку поверхности, хотя требует значительно больших усилий.

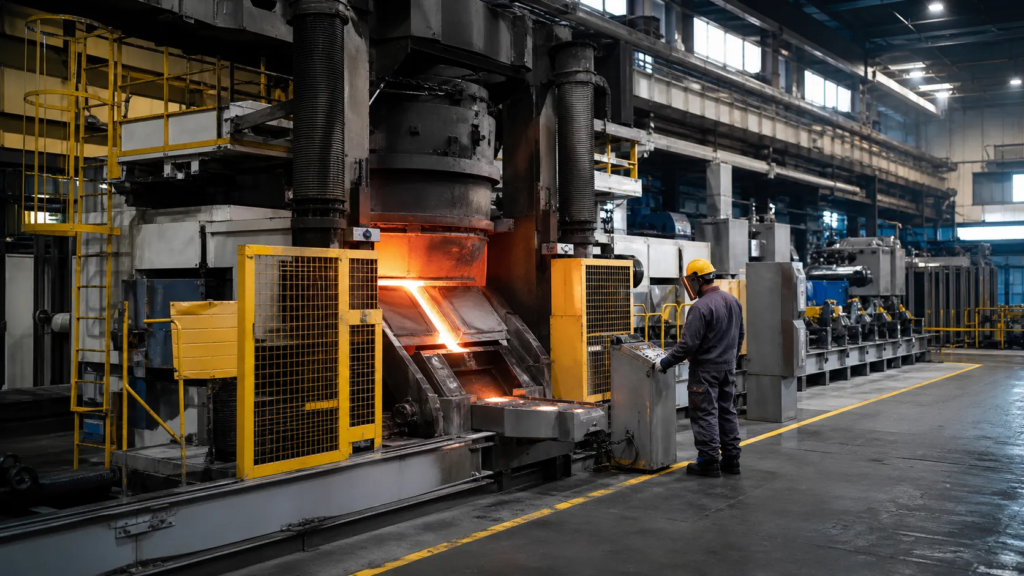

Типы ковочного оборудования

Различные формы деталей и объемы производства требуют определенных ковочных установок:

• Ковка в открытых штампах: Металл сжимается между плоскими или просто сформированными штампами, которые не полностью охватывают деталь. Наиболее подходит для массивных простых геометрий, таких как крупные валы или кольца.
• Ковка в замкнутых штампах (штампы с отпечатком): Металл прессуется в штампы с индивидуальной формой, которые полностью охватывают заготовку. Идеально подходит для серийных, высокоточных конструкционных деталей, таких как шатун двигателя.
• Катаные кольца: Специализированное оборудование прокатывает заготовку с толстыми стенками между вращающимися роликами, увеличивая ее диаметр и уменьшая толщину стенки. Идеально для бесшовных колец, используемых во фланцах, подшипниках и турбинах.

Распространенные металлы, используемые при ковке

Металлы выбираются в зависимости от требуемого предела прочности на разрыв, веса и условий эксплуатации:

• Сталь и легированная сталь: Стандартный выбор для валов приводов тяжелого исполнения, шестерён и структурных рам.
• Алюминий: Обеспечивает невероятное отношение прочности к массе для космических компонентов и лёгких подвесных деталей автопрома.
• Титан: Обеспечивает экстремальную термостойкость и превосходную прочность для критически важных деталей газовых турбин и медицинского оборудования.

Плюсы и минусы ковочных элементов

Понимание процесса литья

Когда нам нужно изготовить сложные формы с замкнутыми внутренними полостями, процесс литья металла наш метод производства по умолчанию. Вместо того чтобы ковать металл в форму, мы полностью расплавляем его и вливаем в заранее спроектированную форму. Это позволяет создавать очень детализированные компоненты, которые почти невозможно или слишком дорого обрабатывать из цельного блока.

Как работают наиболее распространенные методы литья металлов

Мы используем три основных метода литья в зависимости от объема производства, сложности детали и требуемой отделки поверхности:

• Песочная литье: Мы упаковываем специальную песочную смесь вокруг образца, чтобы создать форму. После извлечения образца заливаем расплавленный металл в полость. Это очень экономично для крупных деталей и малоразмерного производства, хотя требует большего пост-обработки из-за более шероховатой поверхности.
• Литье под модель: Также известное как литье по выплавляемому воску, мы создаём восковый образец детали, покрываем его керамической оболочкой и расплавляем воск. Затем заливаем металл в оставшуюся керамическую форму. Это обеспечивает выдающуюся размерную точность и гладкую поверхность для сложных деталей.
• Литье под давлением: Мы под давлением задуваем расплавленный металл в многоразовые стальные формы (матрицы). Этот процесс невероятно быстр и точен, что делает его идеальным выбором для массового производства нетоксичных деталей.

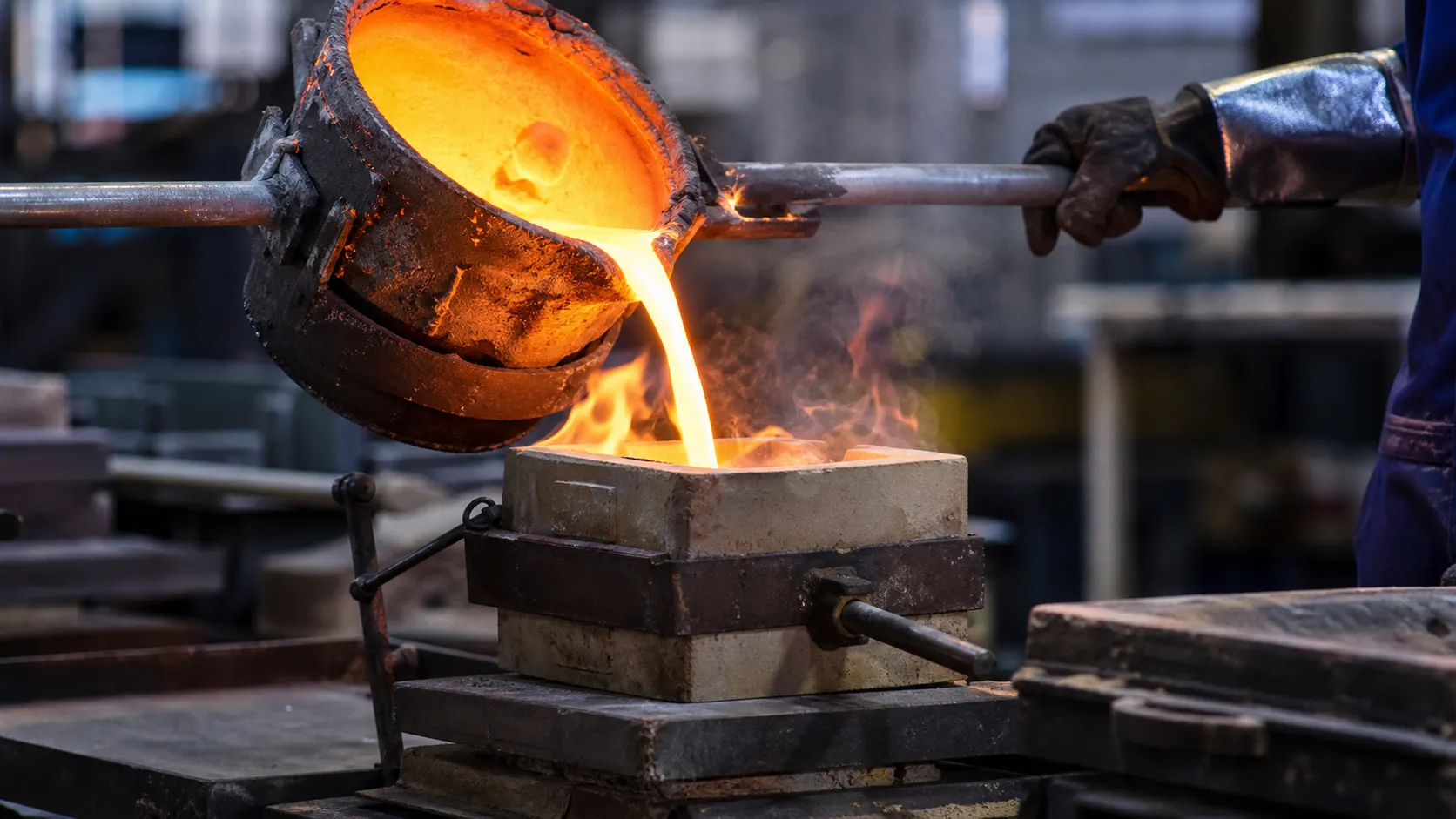

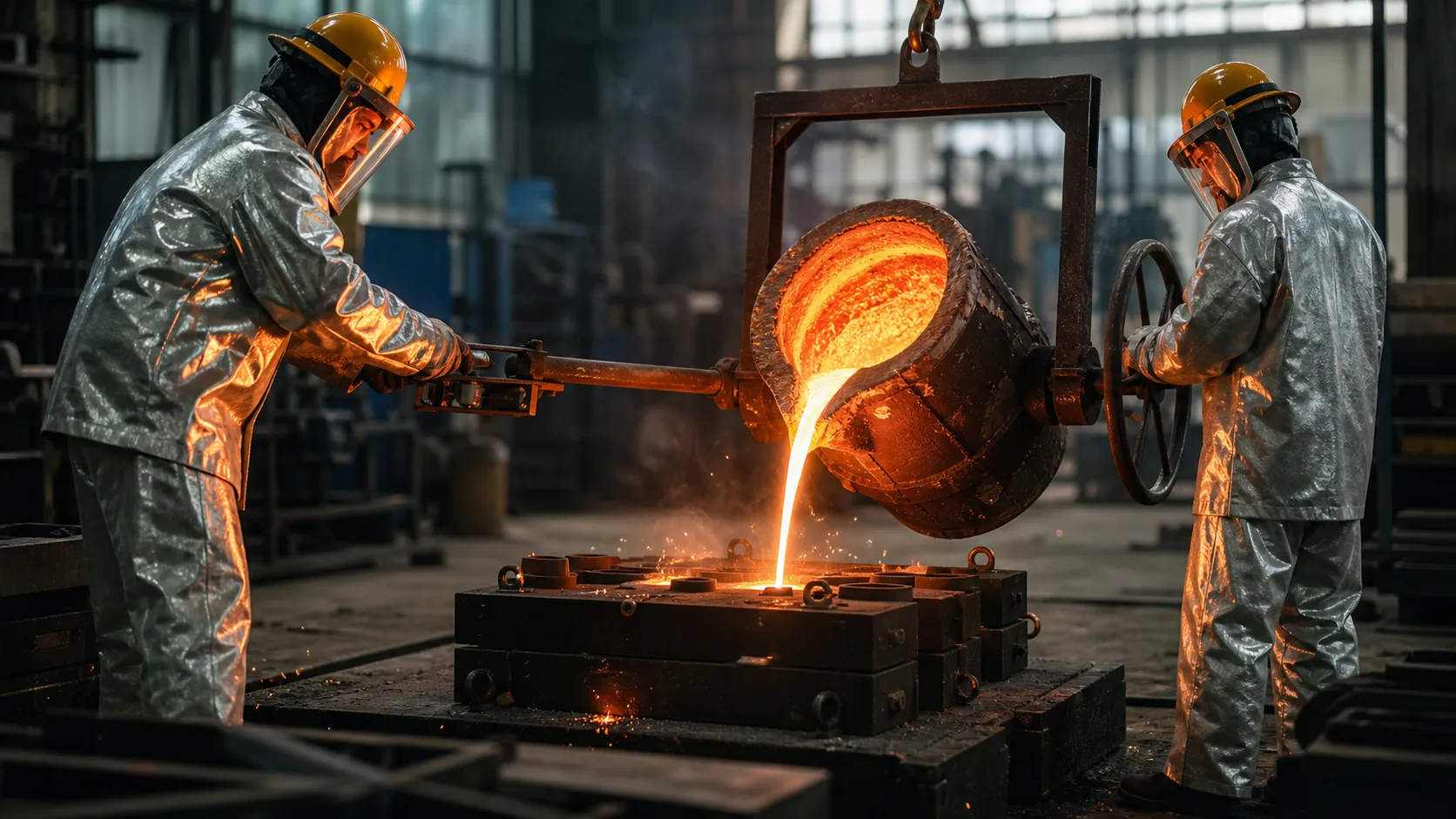

Подготовка жидкого металла и заливка формы

Наш процесс начинается в печи, где мы нагреваем сырьё выше его точки плавления. На стадии подготовки жидкого металла мы внимательно контролируем химический состав и удаляем примеси (шлаку), чтобы обеспечить чистый материал. После того как металл достигает точной рабочей температуры заливки, мы переливаем его в ковш и заливаем форму. Металл затем охлаждается и затвердевает, принимая точную форму полости формы.

Распространённые металлы, используемые в литье

Мы выбираем конкретные металлы в зависимости от требований конечного применения:

• Чугун: Исключительная износостойкость и демпфирование вибраций, что делает их стандартом для тяжёлой техники и автомобильных блоков.
• Алюминий: Грузоподъемный с отличной теплопроводностью, широко используется в авиационной отрасли и компонентах современных транспортных средств.
• Бронза и латунь: Отличная коррозионная стойкость и низкое трение, идеально подходят для морского оборудования, подшипников и клапанов.

Плюсы и минусы чугунных компонентов

Ковка против литья: ключевые различия и сравнения

Выбор между процесс ковки металла и в процесс литья металла обычно сводится к требованиям к производительности, сложности геометрии и бюджету. Ниже приведены сравнительные показатели двух методов производства по основным критериям эффективности:

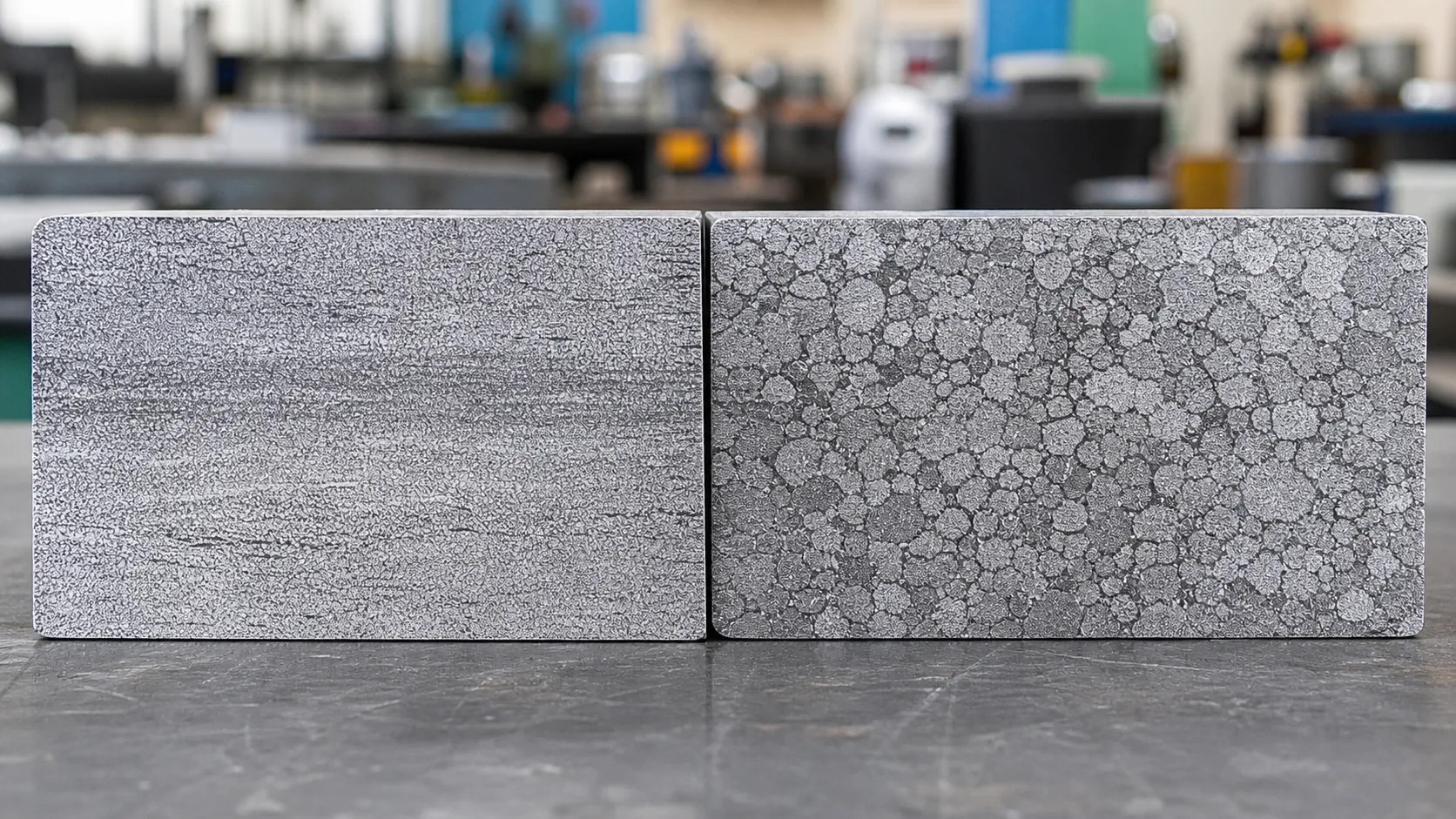

Структура зерна и прочность конструкции

Мы полагаемся на ковку, когда отказ изделия недопустим. Прессование или ковка горячего металла приводит внутреннюю зернистость вдоль естественных контура детали. Это исключает внутренние пустоты, газовые поры и пористость, давая кованым деталям максимальную структурной целостности и выдающуюся устойчивость к усталости и резким ударам.

Литые изделия получают путем заливки расплавленного металла в форму. Хотя такой жидкий металл образует однородную структуру, он подвержен микроскопическому усадке и крошечным пузырькам воздуха. Это делает литые компоненты немного более хрупкими под экстремальной нагрузкой.

Прочность, хрупкость и устойчивость к усталости

Кованые детали обеспечивают безупречную прочность на растяжение и предел текучести. Поскольку внутренняя матрица остается непрерывной, кованый металл устойчив к срезам, сильному износу и резким вибрациям на протяжении длительного срока службы.

Литой металл обладает отличными демпфирующими свойствами и прочной несущей способностью, но обычно не может обеспечить такую же устойчивость к усталости, как кованый компонент при больших динамических нагрузках.

Гибкость проектирования и сложность формы

Когда вам необходимы крайне сложные дизайны, внутренние каналы или сложные полые полости, литье выходит на передний план. Процессы вроде инвестиционной литьевой or песчаное литьё позволяют заливать жидкое металл в почти любую вообразимую форму с минимальными ограничениями по дизайну.

Ковка уплотняет твердый металл, что означает жесткие механические ограничения по внутренним полостям, тяжелым вырезам и резким поворотам. Очень сложные геометрии часто требуют значительной вторичной обработки, если их куют.

Раздел о точности размеров и характеристиках обработки поверхности

Оба метода дают хорошую управляемость, но их готовые текстуры существенно различаются: Точность и отделка при ковке: Методы вроде кувалдной ковки порводят тесно измерительной точностью с уточненной, гладкой поверхностную отделку которую требуется минимальная очистка. Точность и отделка при литье: Процессы вроде литьё под давление дают резкую деталировку и плавные поверхности, в то время как традиционная песчано-литье оставляет более грубую текстуру, которую обычно требует дополнительная подготовка поверхности и ЧПУ-обработку.

Объем производства и первоначальные затраты на оснастку

Финансовая целесообразность часто определяет выбор: Начальные затраты на оснастку: Кузницы требуют высококачественной, термически обработанной стали, способной выдерживать тысячи тонн давления, что приводит к более высоким начальным затратам затраты на оснастку. Casting molds—especially for sand or investment methods—are far cheaper and faster to produce. Эффективность объема: Для производственных циклов с высоким объемом литьевая и ковочная технология компенсируют эти высокие первоначальные затраты на оснастку быстро, снижая удельную цену при сохранении стабильной скорости и качества. Для коротких серий производства, прототипов на заказ или партий низкого объема литье остается наиболее экономичным путем.

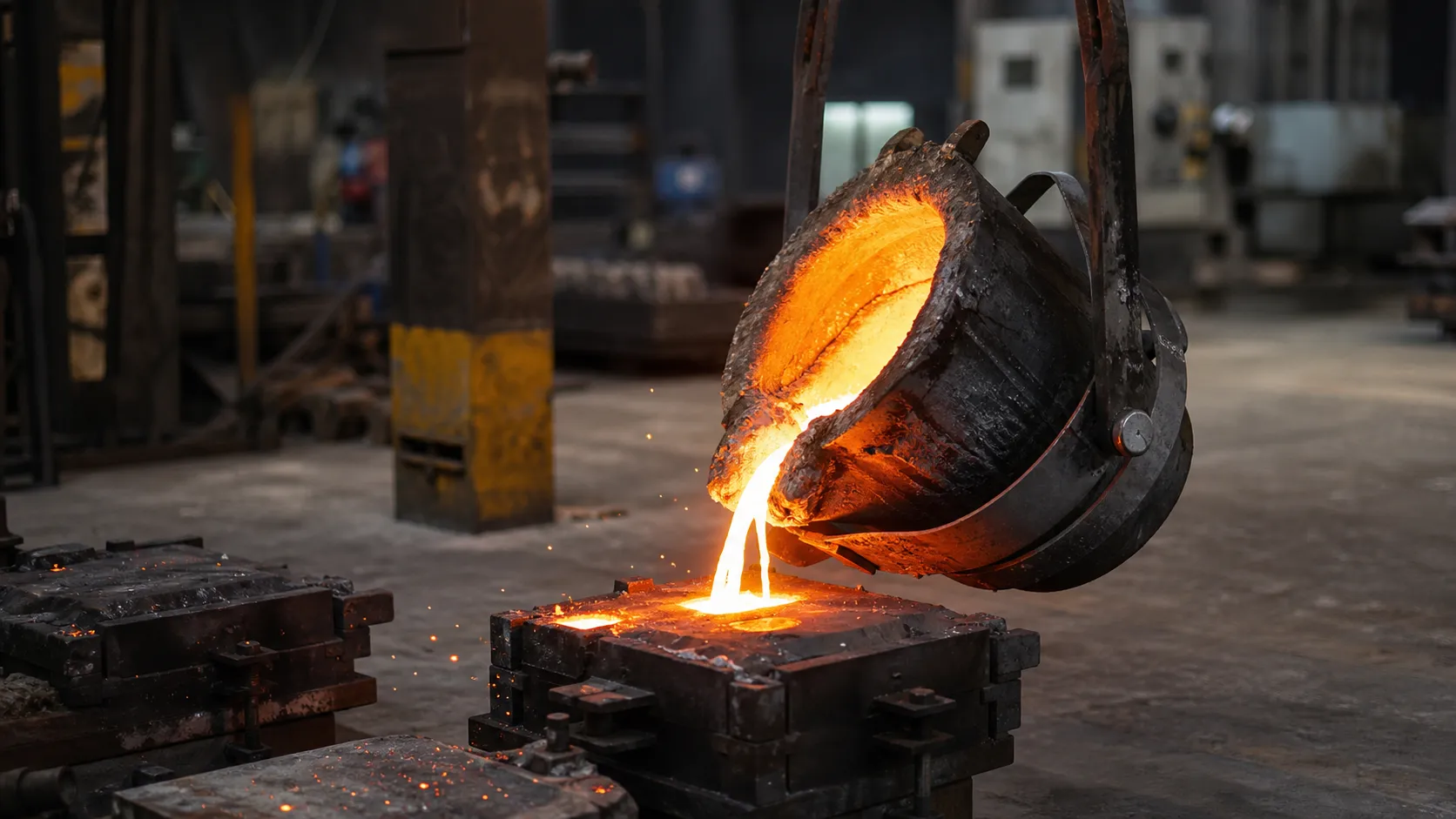

Когда выбирать ковку против литых компонентов

Выбор между ковка и литье сводится к трём вещам: требованиям к безопасности, сложности дизайна и общему бюджету. Мы смотрим, где будет устанавливаться деталь, каков ежедневный запас прочности и сколько единиц требуется до фиксации метода производства.

Лучшие применения тяжелых кованых деталей

Когда деталь абсолютно не должна выходить из строя при экстремальном давлении, ударе или сильном напряжении, мы выбираем процесс ковки металла. Ковка сжимает металл зернистость, делая его исключительно прочным и устойчивым к износу.

• Космостроение: Шасси, лопатки турбины, кронштейны конструкций фюзеляжа и опоры двигателя.
• Автомобильный: Коленчатые валы двигателя, шатуны, шарниры рулевого управления и приводные валы.
• Тяжёлая техника: Зубья экскаватора для строительных работ, буровые головки для нефтяных месторождений и крюки кранов.

Лучшие применения для сложных литых деталей

Когда деталь имеет внутренние полости, тонкие контуры или сложные формы, которые невозможно или слишком дорого обрабатывать механически, процесс литья металла является однозначным победителем.

• Автомобильная и морская отрасли: Сложные блоки цилиндров, головки цилиндров и корпуса трансмиссий.
• Гидравлические системы: Корпуса насосов, корпусные детали тяжелых клапанов и отводы труб.
• Промышленные инструменты: Базы станков, крупные рабочие колеса и декоративная фурнитура.

Анализ затрат и выгод: массовое vs небольшое производство

Объем производства и начальные затраты на оснастку определяют ваши единичные экономические показатели. Вот как сопоставляются оба метода производства:

Часто задаваемые вопросы о ковке и литье

Ковка прочнее литья?

Да, ковка создает по сути более прочные детали. Когда мы используем процесс ковки металла, непрерывный зернистость соответствует форме компонента. Это даёт кованной стали по сравнению с чугуном явное преимущество в прочность на растяжение, ударостойкости и общей структурной целостности.

Каким процессом выгоднее производить индивидуальные прототипы?

Литье выигрывает для малогабаритных индивидуальных прототипов. Песчаное литье имеет очень низко стартовую стоимость затраты на оснастку по сравнению с дорогими штампами, необходимыми для кувалдной ковки. Если вам нужен только небольшой набор сложных деталей для проверки дизайна, процесс литья металла помогает держать ваш начальный бюджет под контролем.

Можно ли выковать любой металл, который можно лить?

Нет. Хотя мы можем расплавлять почти любой металл для инвестиционной литьевой or литьё под давление, некоторые металлы трескаются под давлением открытой ковки в штампах или методов закрытых штампов. Высокоуглеродистые железа и некоторые хрупкие сплавы плавно заливаются в форму, но раскалываются под ковочным молотом.

Как сравниваются послепроцессинг и механическая обработка для обоих методов?

Оба способа производства требуют постобработки, но работа выглядит иначе:

• Кованыe компоненты: обычно требуют большей обработки по поверхности для достижения конечных размеров, но внутри не имеют пористости, что делает обработку предсказуемой.
• Компоненты литья: Можно придать более близкие к финальным формам размеры при литье (измерительной точностью), но внутренние воздушные поры иногда могут образоваться в процессе обработки, что рискованно приводит к браку детали.
• Поверхностная отделка: Методы вроде литьё под давление обеспечивает гораздо более гладкую заготовку поверхностную отделку чем стандартные заготовки из кооперативного литья.
