Сравнение процессов литья по выплавке и песчаного литья

Сравнение литья по выплавляемым формулам и песчаного литья для нахождения наилучшего варианта по стоимости, точности, отделке и объему производства

Что такое песчаное литье и как работает процесс песчаной формы?

Если вам нужно изготовить прочные металлические детали без выхода за бюджет инструментальной базы, песчаное литьё часто является наиболее практичным, экономически эффективным решением. Как проверенный метод производства, песчаный формовочный процесс опирается на упакованные песчаные смеси для создания временной формы, способной выдерживать очень высокие температуры заливки и огромные размеры компонентов.

Green Sand vs. Resin-Bound Sand Casting Basics

Мы в основном опираемся на два основных типа песчаных смесей в зависимости от структурных требований вашей детали и требований к отделке поверхности:

• Зелёное песчаное литьё: Использует естественную смесь кремнеземного песка, глины, воды и добавок. Она высоко поддается переработке, быстро набирает форму и обеспечивает наименьшие общие затраты на оснастку для массового производства.
• Заливка песком на основе смолы (воздушно-затвердевающая): Использует песок, смешанный с синтетическими химическими связующими. Он твердеет при комнатной температуре, образуя прочную форму, предлагая высокую размерную стабильность, большую прочность и лучшую отделку поверхности для крупных или более сложных деталей.

Пошаговая установка cope, drag и шаблона

Создание надежной песчаной формы требует тщательной подготовки ларца и образца, чтобы обеспечить структурную целостность во время литья металла:

Типичные области применения, пределы размеров и тяжелые условия эксплуатации

При оценке литейка под поковку против песчаного литья, песчаное литье остается неоспоримым чемпионом поMassive, тяжелым конструкционным компонентам.

• Возможности по размеру и массе: Мы можем изготавливать детали весом от 1 фунта до десятков тысяч фунтов с фактически отсутствующим потолком по максимальному размеру.
• Идеальные варианты тяжелого использования: Блоки двигателей, корпуса насосов, клапаны, рамы тяжелой сельскохозяйственной техники, корпуса редукторов и большие основания машин.
• Ключевое преимущество: Он легко обрабатывает как ферросплавы и цветные сплавы, включая железо, сталь, бронзу и алюминий, с беспримерной экономией затрат на тяжелые промышленные компоненты.

Что такое литье под восковую модель и как работает процесс потери воска?

Когда нам нужно изготовить детали сложной формы, гладких поверхностей и малых допусков, литье под восковую модель — наш предпочтительный метод. В отличие от традиционных песчаных форм, эта технология использует расходную восковую модель вокруг жесткой керамической оболочки формы. Она дает близкие к конечной форме результаты, что значительно сокращает затраты на последующую обработку.

| 1. Впрыск воска | ---> | 2. Сборка дерева | ---> | 3. Керамическое погружение | | (Создание образца)| | (Прикрепление sprues) | | & Штукатурное покрытие | +4. Расплавление воска | | (Автоклавное нагревание) | + | 5. Заливка металла | <--- | 6. Разрушение оболочки| | & Отрезка деталей | | (В горячую оболочку) | |

Основные принципы восковых образцов и керамических оболочек

Процесс опирается на точную инструменталку и высокопрочные огнеупорные материалы:

• Восковая инъекция: Мы впрыскиваем расплавленный воск в металлическую матрицу, чтобы получить точную копию конечной детали.
• Сборка дерева: Мы крепим несколько восковых образцов к центральному восковому стволу, образуя кластер в виде дерева для серийного производства.
• Керамическое погружение в суспензию: Мы окунаем восковое древо в тонкую керамическую суспензию и покрываем его песком (штукатурение). Повторение этого процесса 6–9 раз создает плотную, камнеподобную оболочку.

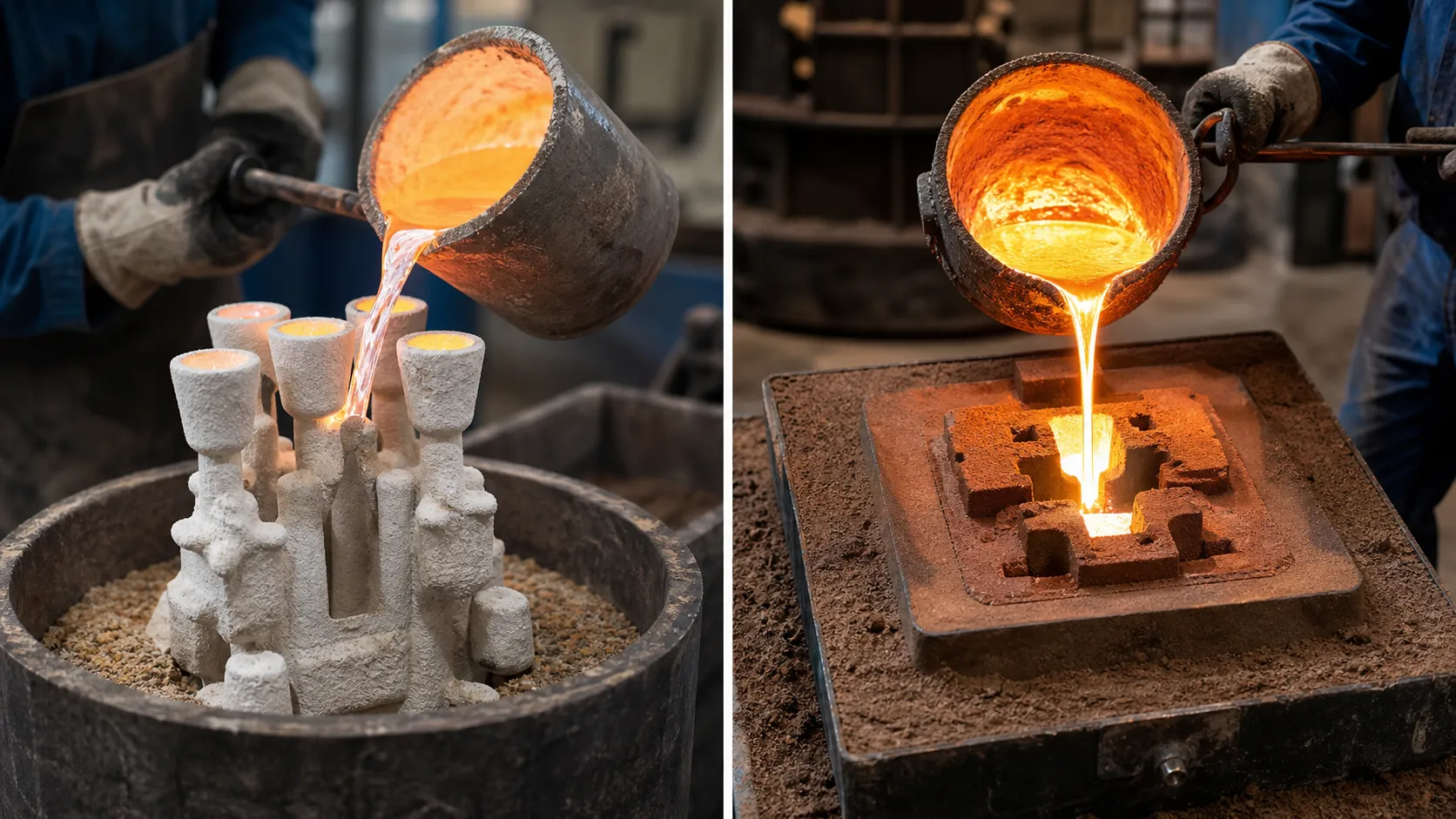

Пошагово: от удаления воска до заливки

1. Деплавка: Мы помещаем затвердевшее керамическое древо в паровой автоклав. Тепло быстро плавит внутренний воск, оставляя полую керамическую оболочку.
2. Преднагрев и заливка: Мы подогреваем керамическую оболочку примерно до 1 800 °F (1 000 °C), чтобы выжечь остатки и укрепить форму. Затем мы вливаем расплавленный металл — например нержавеющую сталь, алюминий или суперслойли — непосредственно в горячую оболочку.
3. Отбивка и обрезка: После охлаждения мы разбиваем керамическую оболочку, отрезаем отдельные металлические детали от центрального древа и стачиваем остатки литников.

Идеальные применения: сложные геометрии, тонкие стенки и тонкие детали

Литейное производство по выплавляемым моделям превосходно подходит, когда конструкция деталей слишком сложна для песочных форм или стандартной ЧПУ-обработки:

• Компоненты с тонкими стенками: Мы можем надежно отливать толщины стенок до 0,040 дюйма (1,0 мм).
• Тонкие поверхностные детали: Достигая впечатляющей шероховатости поверхности Ra от 63 до 125 микро-дюймов, этот метод точно воспроизводит острые кромки, логотипы и внутренние каналы.
• Отрасли с высокими требованиями: Это отрасловой стандарт для лопастей турбин космической промышленности, медицинских имплантатов, валопроводов автомобильной техники и специального промышленного оборудования, закупаемого у поставщиков, таких как Ваst.

Инвестиционная литье против песчаного литья: ключевые особенности и различия в производительности

Когда мы оцениваем литейка под поковку против песчаного литья для проекта решение обычно сводится к точности против масштаба. Оба метода выполняют работу, но их эксплуатационные возможности существенно различаются, когда речь идет о допустимых отклонениях, качестве поверхности и ограничениях дизайна.

Вот прямое сравнение того, как эти два процесса производства работают на заводе:

Размерная точность и классификации допусков ISO

Литейные отливки методом инвестиционного литья используют жесткую керамическую оболочку формы, что обеспечивает нам высокую Классы допусков ISO от CT4 до CT7. Это высокой точности означает, что ваши детали получаются практически приближенной к чистовой форме, что практически устраняет необходимость в дорогостоящей вторичной механической обработке.

Песчаное литье использует форму из зеленого песка или связанный смолой стержневой ящик, который слегка смещается во время заливки. Это относит его к диапазону Классов ISO от CT10 до CT13, что хорошо подходит для крупных конструкционных компонентов, но требует дополнительной мехобработки, если вам нужны плотные сопряженные поверхности.

Сравнение окончательной обработки поверхности: Ra 63 против Ra 250+

• Литье под модель: Достигается гладкая Ra 63 до 125 микроинчей поверхностная отделка. Керамическая суспензия фиксирует тонкие детали рисунка, создавая чистую косметику и острые каналы жидкости прямо из формы.
• Песочная литье: Порождает более грубую Ra 250 до 500 микроинчей поверхностную отделку. Зернистая структура песка оставляет заметную текстуру на литье, что часто требует шлифовки или пескоструйной обработки.

Возможности по толщине стенок и весовые ограничения

• Литье под модель: Идеально подходит для легких, детализированных деталей. Мы можем лить минимальные толщины стенок до 0.040 дюймов (1.0 мм). Однако вес детали обычно ограничивается примерно 250 фунтов из-за ограничений по обработке керамического корпуса.
• Песочная литье: Разработано для тяжелых условий эксплуатации. Требуются более толстые стенки — обычно как минимум 0.120 дюйма (3.0 мм)—чтобы предотвратить холодные усадки. Компромисс — огромная грузоподъёмность, от обработки нескольких фунтов до десятков тысяч фунтов для массивных оснований машин.

Гибкость выбора материалов

Оба процесса работают с широким спектром ферросплавы и цветные сплавы, но у каждого есть свои явные преимущества:

• Литье под модель: Идеально подходит для материалов с высокой температурой плавления, которые трудно обрабатывать механически позже, таких как нержавеющая сталь, суперсплавы, титан и алюминий.
• Песочная литье: Промышленный рабочий конь для ковкого чугуна, серого чугуна, углеродистой стали и тяжёлых бронзовых сплавов когда требуются толстые поперечные сечения.

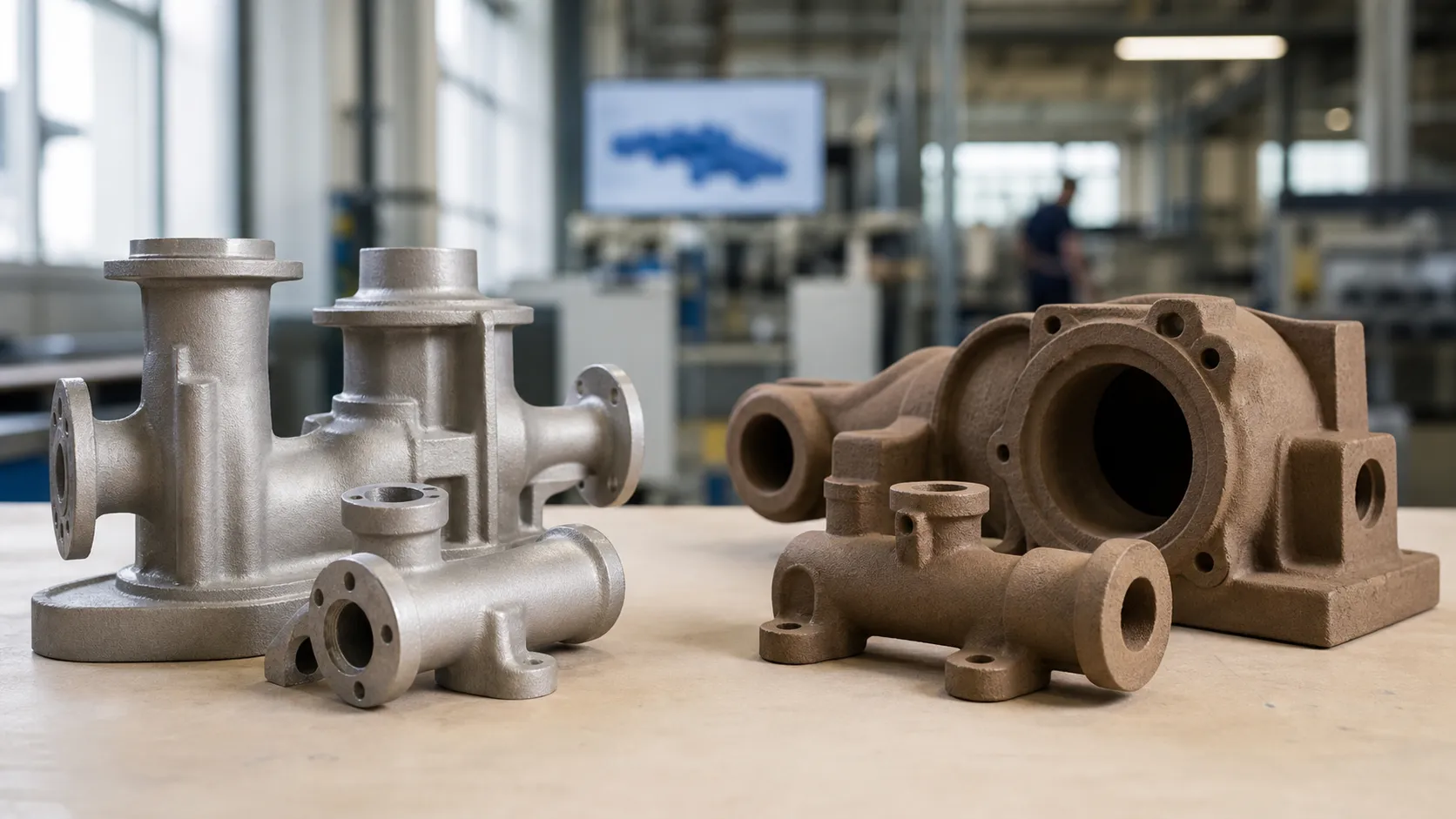

Стоимость оснастки, цена за единицу и совокупная стоимость владения (TCO)

При сравнении литейка под поковку против песчаного литья, если смотреть только на первоначальную смету, это может ввести в заблуждение. Необходимо оценивать совокупную стоимость владения, взвешивая начальные расходы на оснастку по сравнению с затратами на труд на деталь и вторичную мехобработку.

Начальные расходы на оснастку

Начальные затраты на оснастку представляют собой ваше первое крупное вложение, и разрыв в цене между двумя процессами значителен:

• Песчаное литье ($500 – $10 000): Использует относительно простые деревянные, пластиковые или металлические модели для формирования песчаный формовочный процесс полости. Изготовление оснастки быстрое и недорогое, что делает его идеальным для входа с низким риском.
• Литейное литье по инвестиционной подкладке ($5 000 – $50 000): Требует высокоточных алюминиевых или стальных пресс-форм для впрыска, чтобы формировать восковые модели. Поскольку эти формы должны создавать точные формы с жесткими допусками, первоначальные затраты на оснастку значительно выше.

Компромиссы вторичной мехобработки и труда

Цена за единицу необработанного отливка никогда не рассказывает всей истории. Вторичная обработка часто смещает финансовый баланс:

Хотя песчаноe литье даёт более дешёвую заготовку, дополнительные затраты на вторичную механическую обработку литьё по выплавляемым моделям обеспечивает приближенной к чистовой форме как только вышло из керамической оболочковой формы, значительно сокращая время в мастерской по обработке.

Объем производственной продукции пороговые значения

Выбор наиболее экономичного метода зависит от общего объема вашего производства:

• Низкие объемы и прототипирование (1 – 500 единиц): Песчаное литье выигрывают по общей окупаемости за счёт минимального начального риска. Низкие затраты на образец перевешивают более высокие затраты на обработку одной детали.
• Средние объемы (500 – 5 000 единиц): поворотная точка. Если ваш дизайн требует обширной механической обработки, инвестиционной литьевой окупается за счёт устранения времени настройки на ЧПУ.
• Массовое производство (5 000+ единиц): литье под инвест pagm?? сияет. Высокие первоначальные затраты на оснастку амортизируются до копеек за деталь, в то время как сниженные трудозатраты на единицу и уменьшение металлолома максимизируют вашу прибыль.

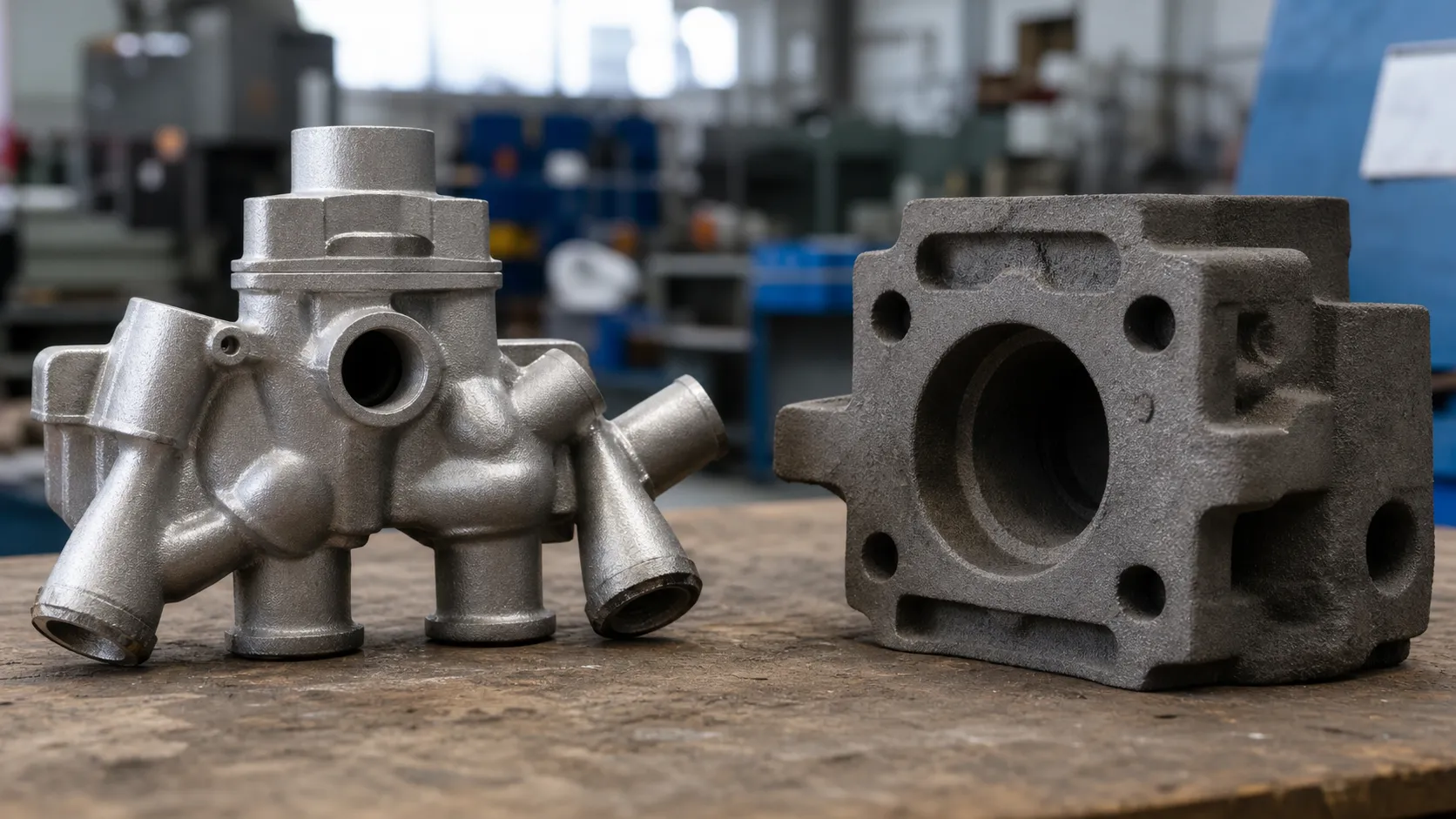

Как выбрать подходящий метод литья для вашего проекта

Выбор между литейка под поковку против песчаного литья дело сводится к балансировке вашего первоначального бюджета, размера детали, структурной сложности и конечного объема. Я помогаю инженерам и закупочным командам ежедневно ориентироваться в этом выборе, и решение обычно становится очевидным, как только мы рассмотрим ваши требования к дизайну и общие целевые показатели затрат.

Когда следует выбирать песчаное литье

Литье под песком — моя рекомендуемая опция, когда нужна экономичная технология для тяжелых, крупных или конструкционно простых металлических деталей.

• Низкие затраты на оснастку: Затраты на инструменталку минимальны, что делает этот метод идеальным для небольших серий или прототипов на ранних стадиях.
• Огромные размеры и грузоподъемность: Легко справляется с гигантскими деталями массой от 10 фунтов до тысяч фунтов.
• Толстые стенки: Особенно хорошо подходит для тяжелых конструкционных элементов, где ультрачистая отделка поверхности не критична.
• Быстрая настройка оснастки: Можно быстро получить формы и начать литьё металла с минимальным временем подготовки.

Когда выбирать литье по чистому воску

Литье по чистому воску (процесс потерянного воска) — явный победитель, когда точность, сложная геометрия и минимальная последующая обработка являются главными приоритетами.

• Формирование близкое к конечной форме: Достигает строгих допусков, сокращая или полностью исключая дорогостоящие вторичные операции механической обработки.
• Сложные геометрии: Идеально подходит для сложных внутренних проходов, тонкостенных секций и тонких деталей.
• Улучшенная поверхность поверхности: Обеспечивает гладкие поверхности прямо из керамической формы, экономя время на шлифовке и полировке.
• Универсальность материалов: Отливает нержавеющую сталь высокой температуры, алюминий и экзотические сплавы с высокой стабильностью.

Краткий контрольный список для принятия решения

Используйте эту таблицу быстрого ознакомления, чтобы сопоставить спецификации вашего проекта с подходящим производственным процессом:

Часто задаваемые вопросы об литье по выплавляемым моделям и литье в песчаные формы

Является ли литье по выплавляемым моделям прочнее, чем песчаное литье?

Прочность в основном зависит от выбранного металлического сплава, а не только от процесса. Тем не менее, инвестиционной литьевой как правило, обеспечивает лучшие механические свойства и более высокую структурную целостность.

Поскольку мы заливаем металл в предварительно разогретую керамическую оболочку, скорость охлаждения намного более контролируема. Это минимизирует внутренние дефекты, пористость и газовые карманы, которые часто возникают в зеленой песчаной форме. В результате детали, изготовленные методом литья по выплавляемым моделям, имеют более высокую плотность, превосходную структуру зерна и лучшую стойкость к усталости.

Почему литье по выплавляемой восковой модели (lost-wax) дороже песчаного литья?

Более высокая стоимость обусловлена многоступенчатым, трудоемким процессом литья по выплавляемой восковой форме и премиальными затратами на оснастку.

• Труд и этапы: Создание отдельных восковых моделей, многократное погружение их в керамическую суспензию, дефазировка и обжиг керамических оболочечных форм занимают больше времени и требуют большего ручного участия, чем уплотнение песка в песчаной форме и поддон.
• Затраты на оснастку: Прецизионные металлопечатные штампы для впрыска воска стоят от 1ТП4Т5,000 до 1ТП4Т50,000 по сравнению с более простыми песчаными моделями, которые стоят от 1ТП4Т500 до 1ТП4Т10,000.

Возврат инвестиций? Литье по выплавляемой восковой модели обеспечивает детали почти без обработки по форме, что исключает дорогие вторичные обработки в дальнейшем.

Какой процесс лучше для прототипирования в низком объеме по сравнению с серийным производством?

Зависит от сложности конструкции и общей долгосрочной совокупной стоимости владения.

• Прототипирование в низком объеме: Песочное литье обычно быстрее и дешевле на старте из-за низких затрат на оснастку. Однако восковые образцы, созданные на 3D- printing, делают литье по выплавляемой восковой модели в малых партиях доступным без жесткой оснастки.
• Массовое производство: Литье по выплавляемой восковой модели выигрывает, когда детали имеют строгие допуски по размерам и сложную геометрию, так как оно хорошо масштабируется и экономит на обработке. Песчаное литье доминирует в массовом производстве для крупных, простых по конструкции компонентов, где финиш поверхности Ra не критичен.

Могут ли оба литьевых процесса использовать нержавеющую сталь и алюминиевые сплавы?

Да. Оба процесса обрабатывают широкий спектр ферrous и неферrous сплавов, включая нержавеющую сталь, углеродистую сталь, чугун, алюминий, бронзу и специальные никелевые сплавы.

• Литье под модель: Идеально подходит для тонкостенных алюминиевых деталей или труднообрабатываемых деталей из нержавеющей стали, где имеет значение точная размерная точность (CT4–CT7).
• Песочная литье: Отлично подходит для заливки тяжелых клапанов из нержавеющей стали, массивных алюминиевых корпусов или толстостенных чугунных отливок, где минимальная толщина стенки не является ограничением.
